X2 - verricello verticale

Carateristiche principali

  • Base e campana in bronzo cromato di alta qualità
  • Disponibile con o senza campana
  • Funzionamento della campana indipendente dal barbotin
  • Barbotin adatto all'uso di cima e catena
  • Sistema manuale di caduta libera della catena
  • Provvisto di dispositivo tendicima
  • Predisposizione al contametri di serie
  • Motore elettrico robusto e stagno grado IP67
  • Riduttore in alluminio anodizzato
  • Control Box incluso nella confezione

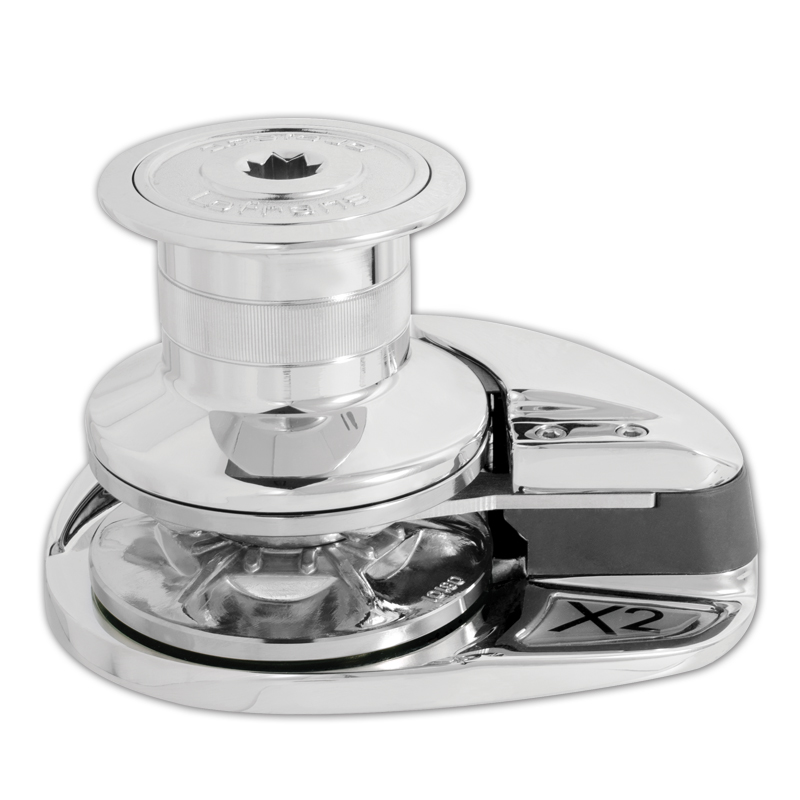

X2 - verricello verticale_photo-0 X2 - verricello verticale_photo-1

The "X" vertical windlasses are suitable for sail and motor boats from 6m to 27m in length. They have different motorization attributes according to each model.

The standard features that you can meet in every X series windlass are:

  • Watertight stainless steel ball bearing in the base (for better functionality and zero maintenance) which is a unique feature in the windlass market.
  • The clutch is made by two conical discs connected to the main shaft by two parallel planes on the shaft, in order to avoid using keys and allocate the weight load properly.
  • The electric motor and gearbox are connected by a particular coupling that is made by a socket for easier maintenance.
  • There is a sensor in the base and a magnet into the gipsy so they can be connected to a chain counter.
  • Manual override so that the chain or rope can be recovered manually in case of electric function failure.
Per scegliere il verricello più adatto, occorre determinare se il prodotto avrà un uso normale o intensivo, per questo motivo abbiamo creato una tabella che vi fornirà indicazioni sul prodotto più adatto a voi. Lo schema è da ritenersi puramente indicativo, per la scelta definita vi preghiamo di rivolgervi ad un professinista del settore che vi saprà fornire tutta l'assistenza necessaria. Windlass Selection Tool
Printer Friendly Version

Codice Interruttore magnetotermico Materiale Barbotin per catena Barbotin per cima Velocità di recupero a carico (m/min) Velocità Max. di recupero Tiro Massimo Istantaneo Tipo di motore Peso netto Tensione Tipo Assorbimento di corrente (A) Carico di lavoro Massimo al sollevamento
187273 187333 Bronzo cromato 10 mm, DIN 766 17 m/min 40 m/min 1200 kg 1500 W 24 kg 12 V basso profilo 130 165
187274 187333 Bronzo cromato 10 mm, DIN 766 17 m/min 40 m/min 1200 kg 1500 W 25 kg 12 V con campana 130 165
187276 187332 Bronzo cromato 10 mm, DIN 766 19 m/min 40 m/min 1270 kg 1500 W 25 kg 24 V con campana 65 175
472557 187333 Alluminio 8 mm, ISO 4565 DIN 766 14mm, 3 legnoli 20 m/min 40 m/min 1000 kg 1000 W 19 kg 12 V basso profilo 117 150
472558 187332 Alluminio 8 mm, ISO 4556 DIN 766 14mm, 3 legnoli 26 m/min 35 m/min 850 kg 800 W 18 kg 12 V basso profilo 110 115
472735 187332 Alluminio 8 mm, ISO 4556 DIN 766 14mm, 3 legnoli 26 m/min 35 m/min 850 kg 800 W 19 kg 12 V con campana 110 115
472750 187332 Alluminio 8 mm, ISO 4556 DIN 766 14mm, 3 legnoli 23 m/min 40 m/min 1060 kg 1000 W 24 kg 24 V con campana 59 160
472751 187333 Alluminio 8 mm, ISO 4556 DIN 766 14mm, 3 legnoli 20 m/min 40 m/min 1000 kg 1000 W 20 kg 12 V con campana 117 150
472861 187332 Bronzo cromato 8 mm, ISO 4556 DIN 766 14mm, 3 legnoli 26 m/min 35 m/min 850 kg 800 W 21 kg 12 V basso profilo 110 115
472862 187332 Bronzo cromato 8 mm, ISO 4556 DIN 766 14mm, 3 legnoli 26 m/min 35 m/min 850 kg 800 W 23 kg 12 V con campana 110 115
472863 187333 Bronzo cromato 10mm iso 4565 20 m/min 40 m/min 1000 kg 1000 W 24 kg 12 V con campana 117 150
472864 187333 Bronzo cromato 10mm iso 4565 20 m/min 40 m/min 1000 kg 1000 W 23 kg 12 V basso profilo 117 150
473212 187333 Bronzo cromato 8 mm, ISO 4565 DIN 766 14 mm, 3-strand 20 m/min 40 m/min 1000 kg 1000 W 24 kg 12 V con campana 117 150
473213 187333 Bronzo cromato 8 mm, ISO 4565 DIN 766 14 mm, 3-strand 20 m/min 40 m/min 1000 kg 1000 W 23 kg 12 V basso profilo 117 150
473226 187332 Bronzo cromato 10 mm din 766 23 m/min 40 m/min 1060 kg 1000 W 23 kg 24 V basso profilo 59 160
473227 187332 Bronzo cromato 10 mm din 766 23 m/min 40 m/min 1060 kg 1000 W 24 kg 24 V con campana 59 160
473255 187332 Bronzo cromato 8 mm, ISO 4565 DIN 766 14mm 3 legnoli 23 m/min 40 m/min 1060 kg 1000 W 24 kg 24 V con campana 59 160
478642 187332 Bronzo cromato 10 mm, ISO 4565 - 23 m/min 40 m/min 1060 kg 1000 W 23 kg 24 V basso profilo 59 160
57450 187332 Alluminio 10 mm, ISO 4565 - 20 m/min 40 m/min 1000 kg 1000 W 19 kg 12 V basso profilo 117 150
600044 187332 Alluminio 6 mm, ISO 4565 DIN 766 - 26 m/min 35 m/min 850 kg 800 W 19 kg 12 V con campana 110 115
600045 187332 Alluminio 6 mm, ISO 4565 DIN 766 - 26 m/min 35 m/min 850 kg 800 W 18 kg 12 V basso profilo 110 115
600046 187332 Bronzo cromato 6 mm, ISO 4565 DIN 766 - 26 m/min 35 m/min 850 kg 800 W 23 kg 12 V con campana 110 115
600047 187332 Bronzo cromato 6 mm, ISO 4565 DIN 766 - 26 m/min 35 m/min 850 kg 800 W 21 kg 12 V basso profilo 110 115
600049 187333 Alluminio 6 mm, ISO 4565 DIN 766 - 20 m/min 40 m/min 1000 kg 1000 W 20 kg 12 V con campana 117 150
600050 187333 Alluminio 6 mm, ISO 4565 DIN 766 - 20 m/min 40 m/min 1000 kg 1000 W 19 kg 12 V basso profilo 117 150
600053 187333 Alluminio 10 mm, ISO 4565 - 20 m/min 40 m/min 1000 kg 1000 W 20 kg 12 V con campana 117 150
600054 187332 Bronzo cromato 8 mm, ISO 4565 DIN 766 14 mm, 3-legnoli 23 m/min 40 m/min 1060 kg 1000 W 23 kg 24 V basso profilo 59 160
600056 187333 Alluminio 10 mm, ISO 4565 - 17 m/min 40 m/min 1200 kg 1500 W 25 kg 12 V con campana 130 165
600057 187333 Alluminio 8 mm, ISO 4565 DIN 766 14 mm, 3-legnoli 17 m/min 40 m/min 1200 kg 1500 W 25 kg 12 V con campana 130 165
600060 187332 Alluminio 10 mm, ISO 4565 - 19 m/min 40 m/min 1270 kg 1500 W 25 kg 24 V con campana 65 175
600061 187332 Alluminio 8 mm, ISO 4565 DIN 766 14 mm, 3-legnoli 19 m/min 40 m/min 1270 kg 1500 W 25 kg 24 V con campana 65 175
600989 187333 Bronzo cromato 6 mm, ISO 4565 DIN 766 - 20 m/min 40 m/min 1000 kg 1000 W 23 kg 12 V basso profilo 117 150
600997 187333 Bronzo cromato 6 mm, ISO 4565 DIN 766 - 20 m/min 40 m/min 1000 kg 1000 W 24 kg 12 V con campana 117 150
601006 187333 Chrome Plated 8 mm ISO 4565/DIN 766 14 mm, 3-strand 17 m/min 40 m/min 1200 kg 1500 W 24 kg 12 V Low Profile 130 165
601008 187333 Bronzo cromato 10 mm, ISO 4565 - 17 m/min 40 m/min 1200 kg 1500 W 24 kg 12 V basso profilo 130 165
601011 187332 Chrome Plated 10 mm, ISO 4565 - 23 m/min 40 m/min 1060 kg 1000 W 24 kg 24 V With Drum 59 160
601013 187332 Bronzo cromato 10 mm, ISO 4565 - 17 m/min 40 m/min 1200 kg 1500 W 25 kg 12 V con campana 130 165
601028 187332 Chrome Plated 6 mm, ISO 4565/DIN 766 - 23 m/min 40 m/min 1060 kg 1000 W 23 kg 24 V Low Profile 59 160
601034 187332 Chrome Plated 8 mm ISO 4565/DIN 766 - 23 m/min 40 m/min 1060 kg 1000 W 24 kg 24 V With Drum 59 160
601039 187332 Chrome Plated 8 mm ISO 4565/DIN 766 14 mm, 3-strand 19 m/min 40 m/min 1270 kg 1500 W 24 kg 24 V Low Profile 65 175
601041 187332 Bronzo cromato 10 mm, DIN 766 - 19 m/min 40 m/min 1270 kg 1500 W 24 kg 24 V basso profilo 65 175
601044 187332 Bronzo cromato 10 mm, ISO 4565 - 19 m/min 40 m/min 1270 kg 1500 W 25 kg 24 V con campana 65 175
601052 187333 Anodised Aluminium 10 mm, DIN 766 - 20 m/min 40 m/min 1000 kg 1000 W 20 kg 12 V With Drum 117 150
601053 187333 Anodised Aluminium 8 mm ISO 4565/DIN 766 14 mm, 3-strand 17 m/min 40 m/min 1200 kg 1500 W 24 kg 12 V Low Profile 130 165
601054 187333 alluminio 10 mm, ISO 4565 - 17 m/min 40 m/min 1200 kg 1500 W 24 kg 12 V basso profilo 130 165
601055 187333 alluminio 10 mm, DIN 766 - 17 m/min 40 m/min 1200 kg 1500 W 24 kg 12 V basso profilo 130 165
601057 187333 Anodised Aluminium 10 mm, DIN 766 - 17 m/min 40 m/min 1200 kg 1500 W 25 kg 12 V With Drum 130 165
601058 187332 Anodised Aluminium 6 mm, ISO 4565/DIN 766 - 23 m/min 40 m/min 1060 kg 1000 W 23 kg 24 V Low Profile 59 160
601059 187332 Anodised Aluminium 8 mm ISO 4565/DIN 766 14 mm, 3-strand 23 m/min 40 m/min 1060 kg 1000 W 23 kg 24 V Low Profile 59 160
601060 187332 Anodised Aluminium 10 mm, ISO 4565 - 23 m/min 40 m/min 1060 kg 1000 W 23 kg 24 V Low Profile 59 160
601061 187332 Anodised Aluminium 10 mm, DIN 766 - 23 m/min 40 m/min 1060 kg 1000 W 23 kg 24 V Low Profile 59 160
601062 187332 Anodised Aluminium 6 mm, ISO 4565/DIN 766 - 23 m/min 40 m/min 1060 kg 1000 W 24 kg 24 V With Drum 59 160
601063 187332 10 mm, ISO 4565 - 23 m/min 40 m/min 1060 kg 1000 W 24 kg 24 V With Drum 59 160
601064 187332 10 mm, DIN 766 - 23 m/min 40 m/min 1060 kg 1000 W 24 kg 24 V With Drum 59 160
601065 187332 Alluminio 8 mm, ISO 4565 DIN 766 14 mm, 3-legnoli 19 m/min 40 m/min 1270 kg 1500 W 24 kg 24 V basso profilo 65 175
601066 187332 Alluminio 10 mm, ISO 4565 - 19 m/min 40 m/min 1270 kg 1500 W 24 kg 24 V basso profilo 65 175
601067 187332 alluminio 10 mm, DIN 766 - 19 m/min 40 m/min 1270 kg 1500 W 24 kg 24 V basso profilo 65 175
601068 187332 alluminio 10 mm, DIN 766 - 19 m/min 40 m/min 1270 kg 1500 W 25 kg 24 V con campana 65 175
602096 187333 Bronzo cromato 10 mm, DIN 766 - 20 m/min 40 m/min 1000 kg 1000 W 24 kg 12 V con campana 117 150
602097 187333 Bronzo cromato 10 mm, DIN 766 20 m/min 40 m/min 1000 kg 1000 W 23 kg 12 V basso profilo 117 150
602529 187332 bronzo cromato 10mm iso 4565 19 m/min 40 m/min 1270 kg 1500 W 24 kg 24 V basso profilo 65 175
File
Manuale di installazione ed uso ~ X2 - X2 Alluminio - Project 1000 Download
Lofrans' Capacità Olio Download
Modello 3D CAD ~ X2 basso profilo 800W Download
Modello 3D CAD ~ X2 con campana 800W Download
Modello CAD 3D ~ X2 basso profilo 1000-1500W Download
Modello CAD 3D ~ X2 con campana 1000-1500W Download
Dima di foratura ~ X2 (dwg) Download
Dima di foratura ~ X2 (pdf) Download
